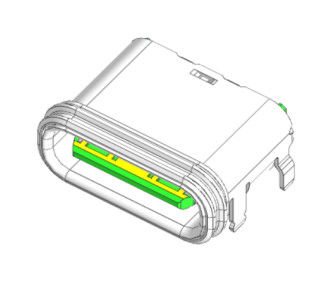

Aan boord USB 3.0 16 Pins Type C Vrouwelijke connector 4 Voeten Inbreng SMT Rechthoek Waterdicht IPX7
| PIN-nummer |
Signalenamen |
PIN-nummer |
Signalenamen |
| A1 |
GND |
B12 |
GND |
| A4 |
VBUS |
B9 |
VeUS |
| A5 |
CC1 |
B8 |
SBU2 |
| A6 |
Dp1 |
B7 |
Dn2 |
| A7 |
Dn1 |
86 |
Dp2 |
| A8 |
SBU1 |
B5 |
CC2 |
| A9 |
VBUS |
B4 |
VBUS |
| A12 |
GND |
B1 |
GND |
| 8 |
Kleefwater |
1 |
Epoxide |
Zwart |
|
| 7 |
Waterdicht jasje |
1 |
Het siliconen. |
Rood |
|
| 6 |
Uit de schelp |
1 |
van roestvrij staal |
Ni:50 min.Platering; |
T=0,20 mm |
| 5 |
Innerlijke schelp |
1 |
van roestvrij staal |
Ni:50u Min.Platering; |
T=0,20 mm |
| 4 |
Middenplaat |
1 |
van roestvrij staal |
Minstens half uur. |
T=0,15 mm |
| 3 |
Onderste terminal |
8 |
met een breedte van niet meer dan 15 mm |
Au:3uPlating |
T=0,15 mm |
| 2 |
Top Termina |
8 |
Au:3uPlating |
T=0,15 mm |
| 1 |
Huizen |
1 |
Hoogtemperatuurplastics |
Zwart |
|
| Nee, dat is niet zo. |
Naam van de partij |
De hoeveelheid |
Materiaal |
Beschrijving |
Verwijder |
1.MATERIAL:Zie TABEL 1;
2.FINLANDS: zie TABEL 1;
3.Elektrische prestaties
3.1 CURRENT RATING:5.OA, stroomspanning:5.0V;
3.2 CONTACT RESISTENCE: 30 mΩ Max.VOR DE TEST MET 20 mVMax./100 mA Max.,EN VERANDEREN 10 mΩ Max.NAAR DE TEST;
3.3 isolatieweerstand:100 MΩ min. met 100 V gelijkstroom;
3.4 DIEELECTRISCHE STANDVOLTAGE: 300 V wisselstroom gedurende 1 minuut;
4.MECHANISCHE prestaties
4.1 Koppelkracht:5~20N
4.2 UMAATING FORCE:8~20N,VOR DURABILITEIT;
6 ‰ 20 N,NAAR DURATIVITEIT;
4.3 Duurzaamheid: 10000 cycli;
5.MEDELINGSPORTANTIE
Werktemperatuur: -25°C tot +85°C.
6.Waterdichtheidsgraad: IPX7.
