24 pinnen USB Type C Verticale connector SMT Dubbele lengte 7,45 mm IPX8 waterdicht

24 Pins USB Type C Vertical Connector SMT Double Length 7.45mm IPX8 Water Proof

Productdetails:

Plaats van herkomst:	China
Merknaam:	WITCONN
Modelnummer:	WTC100-2082-00R

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	500 stuks
Verpakking Details:	500 stuks per rol, 10 rollen per doos
Levertijd:	1-3 weken
Betalingscondities:	T/T

Contact

Alle producten

Machtsinductors (36)

Thermische Interfacematerialen (12)

FPGA IC (2)

Board-to-Board-connectoren (14)

IC-chips (496)

Common Mode-smoorspoelen (38)

Ferrietkernring (6)

FPC-connectoren (10)

USB-aansluitingen (9)

EMC-componenten (13)

Verbindingen voor elektronische onderdelen (23)

EMC-materialen (12)

EMI-EMC-testen (6)

Gedetailleerde productomschrijving

Toepassing:	PCB-platen	Shell Boday-materiaal:	SHELL HOUSING Zwart plastic
Schelpmateriaal:	roestvrij	Huidige rating:	5A
Diëlektrisch Weerstaand Voltage:	100VAC	waterdichte klasse:	IPX8
Nee, pinnen.:	24 pinen
Markeren:	SMT USB Type C-connector , USB-type C-connector 7 , 45 mm

USB 3.0 24 Pins Type C Connector Verticaal SMT Dubbel SMT Lengte 7,45 mm Waterdicht IPX8

24 pinnen USB Type C Verticale connector SMT Dubbele lengte 7,45 mm IPX8 waterdicht 0

Pinnetje - Nee, niet echt.	Signaal Naam	Paren Reeksen	Pinnetje - Nee, niet echt.	Signaal Naam	Paren Reeksen
A1	GND	Eerst.	B12	GND	Eerst.
A2	TX1+	Tweede	B11	RX1+	Tweede
A3	TX1-	Tweede	B10	RX1-	Tweede
A4	VBUS	Eerst.	B9	VBUS	Eerst.
A5	CC1	Tweede	B8	SBU2	Tweede
A6	D+	Tweede	B7	D-	Tweede
A7	D-	Tweede	B6	D+	Tweede
A8	SBU1	Tweede	B5	CC2	Tweede
A9	VBUS	Eerst.	B4	VBUS	Eerst.
A10	RX2-	Tweede	B3	TX2-	Tweede
A11	RX2+	Tweede	B2	TX2+	Tweede
A12	GND	Eerst.	B1	GND	Eerst.
Schelp		GND	Schelp		GND

Verwijzingen

1. Materiaal: zie tabel 2. Algemene specificatie:

2.1 COPLANARITY:0.10 max.

2.2 Stroombepaling:5A 2.3 CONTACT RESISTANTE:40m2 MAX ((INITIËL).

Isolatieweerstand:100 MΩ min

2.4 DIEELECTRISCH Tegenstandspanning:100 VAC

2.5 MECHANISCHE KARACTERISTICEN:

Invoegingskracht:5~20N Uittrekkingskracht:8~20N

Na duurzaamheid EXTRACTIE-KRACHT:6~20N

2.6 DUURZAAMHEID:10000 CYCLES 2.7 Verpakkingstype:BORGERTAAP3.WATERPROOF Klasse IPX84.

	GAP	1	HIGHTEMPERATURE PLASTISC	Zwarte
8	UV-straling	1	Kleefstof	Rood
7	Kleine schelp	1	Vlekkeloos staal	NI geplateerd of schoongemaakt
6	Hoofddoos	1	Vlekkeloos staal	NI geplateerd of schoongemaakt
5	OUTOR SHELL	1	Vlekkeloos staal	NICKEL:30U ′MIN
3	Onderste terminal	1	Koperen legering	Zie notities
2	Topterminal	1	Koperen legering	Zie notities
1	Vervaardiging van elektrische apparaten	1	HIGHTEMPERATURE PLASTISC	Zwarte
TEM	Beschrijving	Q'TY	Materiaal
BILJET VAN MATERIAL

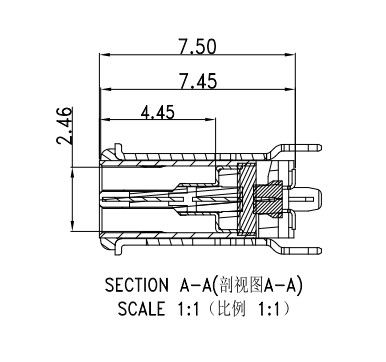

24 pinnen USB Type C Verticale connector SMT Dubbele lengte 7,45 mm IPX8 waterdicht 1

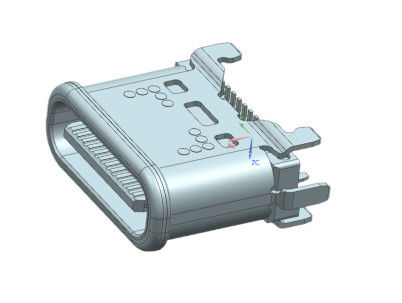

24 pinnen USB Type C Verticale connector SMT Dubbele lengte 7,45 mm IPX8 waterdicht 2
