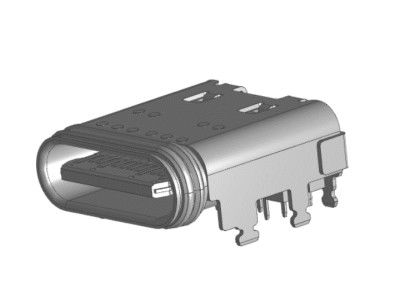

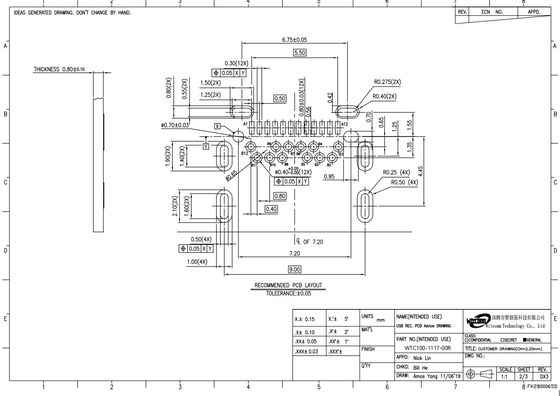

USB 3.0 24 Pins Type C Connector Verticaal SMT Dubbel SMT Lengte 7,45 mm Waterdicht IPX8
| PIN-code |
Signalenamen |
PIN-code |
Signalenamen |
| A1 |
GND |
B12 |
GND |
| A2 |
SSTXp1 |
B11 |
SSRXp1 |
| A3 |
SSTXn1 |
B10 |
SSRXn1 |
| A4 |
VBUS |
B9 |
VBUS |
| A5 |
CC1 |
B8 |
SBU2 |
| A6 |
Dp1 |
B7 |
Dn2 |
| A7 |
Dn1 |
B6 |
Dp2 |
| A8 |
SBU1 |
B5 |
CC2 |
| A9 |
VBUS |
B4 |
VBUS |
| A10 |
SSRXn2 |
B3 |
SSTXn2 |
| A11 |
SSRXp2 |
B2 |
SSTXp2 |
| A12 |
GND |
B1 |
GND |
Vier GND-PIN's ((A1,A12,B1,B12) zijn verbonden
Vier VBUS PIN's (A4,A9,B4,B9) zijn verbonden. |
| ⑦ |
O-RING |
1 |
Rubber |
| 6 |
Top Contactgegevens |
12 |
C7025 |
| ⑤ |
Onderste contact |
12 |
C7025 |
| ④ |
SHIELDING PLATE |
1 |
SUS301-EH |
| ③ |
Huizen |
1 |
Nylon;ORANGE |
| ② |
Hoofddoos |
1 |
SUS304 |
| ① |
TOP SHELL |
1 |
SUS304 |
| Artikel 1 |
Beschrijving |
Q'TY |
Materiaal |
OPMERKING:Tenzij anders aangegeven
1De afmetingen worden geïnterpreteerd per ASME Y14.5-2009.
2Elektrische kenmerken:
2-1.KONTACT CURRENT RATING:
VBUS- en GND-contacten gemeten op 1,25 EA., in parallel voor een totaal van 5 A.
2-2.Low-level contactweerstand:
40 mOhms MAX.Voor VBUS, GND en andere contacten.50 mOhms MAX.Na omgevingstest.
3.Mechanische kenmerken:
3-1. Invoegkracht: 5 tot 20 N.
3-2. OPLOSSINGSKRAchten: 8 tot 20 N, na 10000 paring: 6 tot 20 N.
3-3.DURABILITEIT:101000 paringscycli.
3-4.BEDRIJFINGSTEMPERATUUR: -55°C tot +85°C.
3-5.CAN MEET USB 2.0 + POWER DELIVERY
4De datumcode is ongeveer zoals getoond.
5.de concentratie van bru-
Verplichtingen voor halogeenvrij in het document EPI12.
6.MEET USB TYPE C STANDARD specificatie,
Voldoen aan de waterdichte norm IP67.
7.Gegevensoverdrachtsnelheid kan Gen 210Gbps bereiken.
