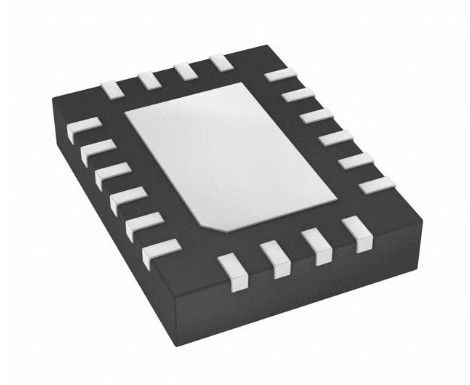

TI PMIC Power Management Chip TPS25942ARVCT Power MUX met meerdere V 18 V 5A EFuseProtection Modes 20 Pins WqFN
1 Kenmerken
·2.7 V tot 18 V werkspanning,20V (maximaal)
· 42 mQ Ron (typisch)
·0,6 A tot en met 5,3 A instelbare stroomgrens (± 8%)
·IMON-stroomindicator (± 8%)
• 200 μA Bedrijfsdruk (typisch)
•15-μA Handicap (typisch)
· ± 2% overspannings- en onderspanningsdrempels
·Blokkering van de omgekeerde stroom
·1-μs Omgekeerde spanning afsluiting
• Programmabele dVo/dt-controle
· Vermogen, goede en slechte uitgangen
· Twee opties voor het reageren op overstromingsfouten
- TPS25942: lLMTy met thermische afsluiting
- TPS25944:4 ms Fout Timer dan Shutdown
· -40°C tot +125°C Temperatuurbereik van het kruispunt
·UL 2367 Erkend
- Dossier nr.169910
-RLM≥20 kΩ ((4,81 A Maximum)
·UL60950 Veilig bij het detecteren van ILIM-problemen in één punt-open-korte
2 Toepassingen
·Beheer van het energiepad
·Redundante stroomvoorzieningssystemen
·PCL-kaarten, NIC's en RALD-systemen
· USB-powerbanks,Power MUX's
·SSD's en HDD's
· Tablets en notebooks
·Adapter-aandrijving
·PLC's, SS-relais en ventilatorbesturing
3 Beschrijving

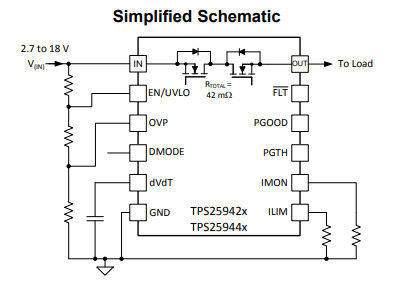

De TPS25942,TPS25944 eFuse Power MUX is een compact, rijk aan functies vermogen management apparaat met een volledige reeks van beschermingsfuncties.Geïntegreerde back-to-back FET's bieden tweerichtingsstroomregeling waardoor het apparaat goed geschikt is voor stroomwisseling en systemen met meerdere stroombronnen.
De lading, de bron en het apparaat worden beschermd met:
Het is de bedoeling van de richtlijn dat de
Onderspanning, overspanning, overstroom, DVJdt-rampe
De snelheid, het vermogen en de bescherming tegen overstromingen zijn goed.
allemaal programmeerbaar voor een specifiek systeem
Verplichtingen voor de monitoring van de status van het systeem
downstream_load control, het apparaat biedt
PGOOD,FLT en nauwkeurige stroommonitoruitgang.
De TPS25942, TPS25944 monitoren Vaw en Vioun om een ware omgekeerde blokkering van de uitgang te bieden wanneer Vuny< (Viour) -10 mV).Het apparaat kan worden geconfigureerd om de prioriteit van de hoofd-/hulpvoorziening toe te wijzen met behulp van de FLT- en DMODE-pins..
