1.25mm Pitch Electronic Components Connectors WTB Wafer Wire To Board Connector

Productdetails:

Plaats van herkomst:	China
Merknaam:	WINSHOR
Certificering:	ROHS,SGS,ISO
Modelnummer:	WF12501-0XX-R00X01

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Aanpassen
Verpakking Details:	Reel
Levertijd:	1-3 weken
Betalingscondities:	T/T

Contact

Alle producten

Machtsinductors (36)

Thermische Interfacematerialen (12)

FPGA IC (2)

Board-to-Board-connectoren (14)

IC-chips (496)

Common Mode-smoorspoelen (38)

Ferrietkernring (6)

FPC-connectoren (10)

USB-aansluitingen (9)

EMC-componenten (13)

Verbindingen voor elektronische onderdelen (23)

EMC-materialen (12)

EMI-EMC-testen (6)

Gedetailleerde productomschrijving

Pitch:	1.25mm	Pins:	2-20PINS
Hoogte:	4,7 mm	Huizen:	HIGH-TEMP THERMOPLASTIC UL94V-O,KOLOR:NATUURL
Terminaal:	Koperlegering, GOLD FLASH	SMT:	Verticale Smt
Huidige rating:	1.0A	Temperatuurbereik:	-25°C tot 85°C
Markeren:	1.25 mm pitch elektronische componenten connectoren , Elektronische verbindingen WTB

1.25mm Pitch WTB Wafer Draad tot Board Connector Verticale Smt Hoogte 4.7mm

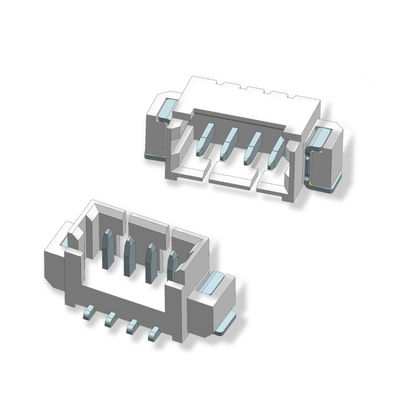

1.25mm Pitch Electronic Components Connectors WTB Wafer Wire To Board Connector 0
Opmerking:
1Materiaal:
1.1 Behuizing/deklaag:Hoogtemperatuur thermoplast,U94y-0
1.2 Contact:koperlegering;
Goud/matte tin over Ni geplaatst
1.3 Soldeerplaat: koperlegering Matte Tin over Ni geplatteerd
2.Specificatie:
2.1 Stroomclassificatie:1.0A DC
2.2 Nominale spanning:125V wisselstroom/stroomstroom
2.3 Dielectrisch bestand tegen spanning: 500 V ((AC) gedurende 1 minuut.
2.4 Contactweerstand: 30 mΩ Max.
2.5 Isolatieweerstand:1000 MΩ min.
2.6 Temperatuurbereik: 25 °C tot 85 °C

Pins	Een	B.	C	D	E
2	1.25	2.35	3.05	7.25	7.45
3	2.50	3.60	4.30	8.50	8.70
4	3.75	4.85	5.55	9.75	9.95
5	5.00	6.10	6.80	11.00	11.20
6	6.25	7.35	8.05	12.25	12.45
7	7.50	8.60	9.30	13.50	13.70
8	8.75	9.85	10.55	14.75	14.95
9	10.00	11.10	11.80	16.00	16.20
10	11.25	12.35	13.05	17.25	17.45
11	12.50	13.60	14.30	18.50	18.70
12	13.75	14.85	15.55	19.75	19.95
13	15.00	16.10	16.80	21.00	21.20
14	16.25	17.35	18.05	22.25	22.45
15	17.50	18.60	19.30	23.50	23.70
16	18.75	19.85	20.55	24.75	24.95
17	20.00	21.10	21.80	26.00	26.20
18	21.25	22.35	23.05	27.25	27.45
19	22.50	23.60	24.30	28.50	28.70
20	23.75	24.85	25.55	29.75	29.95

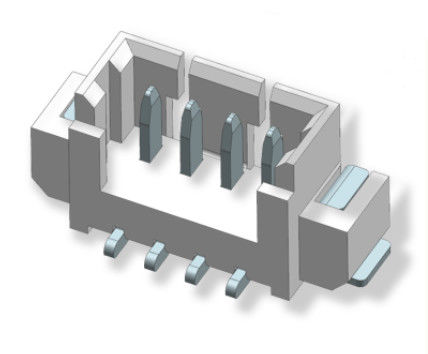

1.25mm Pitch Electronic Components Connectors WTB Wafer Wire To Board Connector 1
